Besonders platzsparende Signalwandler für die Bahntechnik
LÜTZE TRANSPORTATION, Weinstadt, stellt mit einem Mehrbereichs-Analogwandler das erste Produkt im neuen LCIS Rail-Gehäuse vor. Das für den Bahneinsatz optimierte Gehäuse entspricht allen nötigen Normen und bietet bei nur 6,2 mm Baubreite und 68 mm Einbautiefe eine besonders platzsparende Lösung für die Interfacetechnik in Schienenfahrzeugen.
Mit dem LCIS Rail-Gehäuse bietet LÜTZE TRANSPORTATION eine für den Bahneinsatz optimierte und allen nötigen Normen entsprechende Plattform für kompakte Interfacetechnik. Die optimierte Baubreite und Einbautiefe schaffen mehr Platz in dicht bestückten Schaltschränken. Eine innovative Push-In-Anschlusstechnik unterstützt die schnelle, werkzeuglose Verdrahtung; die 2-mm-Prüföffnung vereinfacht Messungen und Funktionsprüfungen bei Inbetriebnahme und Service. Isolierte Brückungskämme sind als Zubehör erhältlich und ermöglichen eine effiziente Potenzialverteilung.

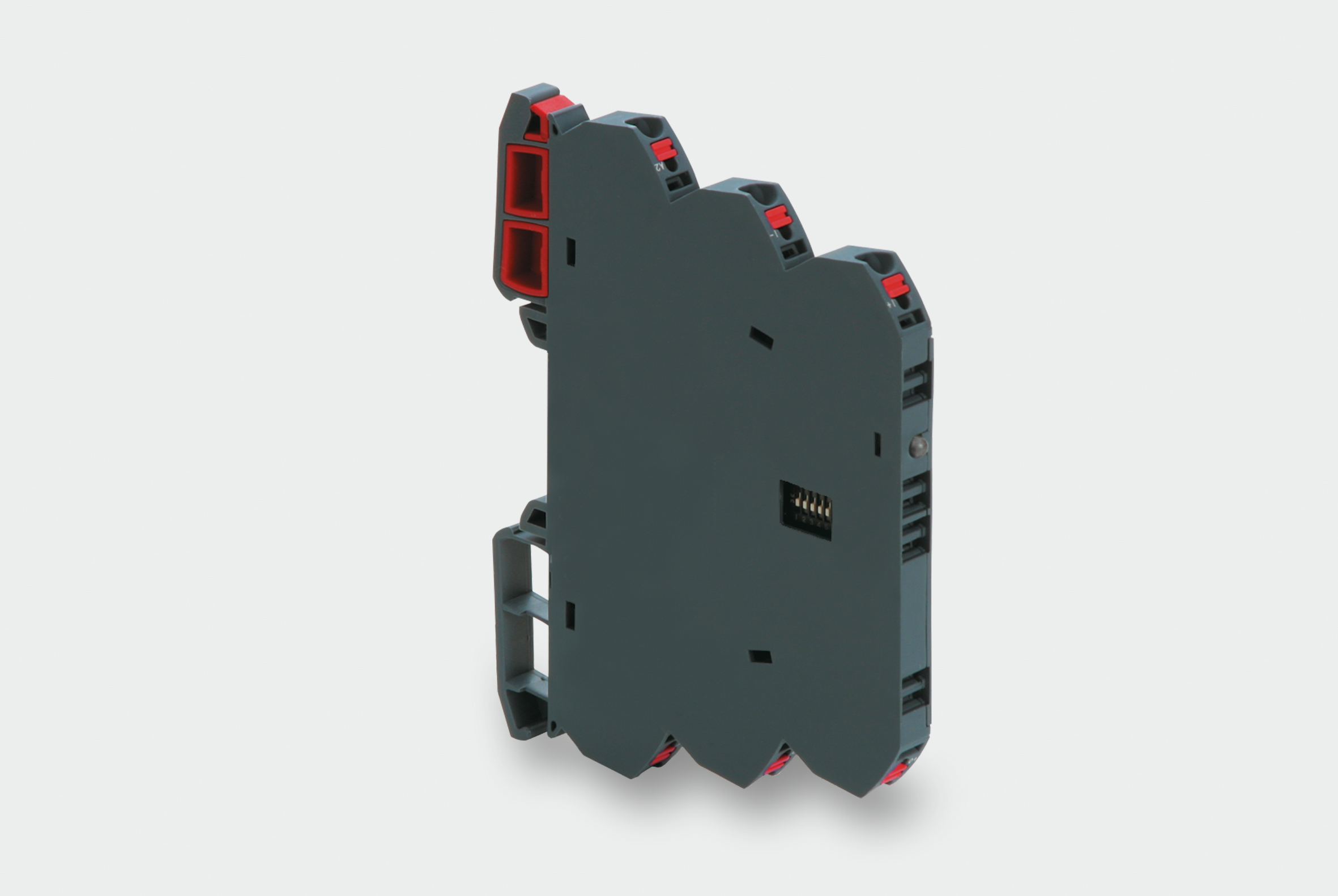

Abb.: Mehrbereichs-Analogwandler von LÜTZE TRANSPORTATION im nur 6,2 mm schmalen LCIS Rail-Gehäuse
| Download Photo |
Der Mehrbereichs-Analogwandler wandelt analoge Standardsignale zuverlässig zwischen Steuerungs-, Sensor- und Aktorebene. Eingangs- und Ausgangsbereiche 0–10 V, 0–20 mA und 4–20 mA lassen sich jeweils über DIP-Schalter einstellen. Dadurch kann ein Gerät für unterschiedliche Signalaufgaben eingesetzt werden, was Variantenvielfalt, Lagerhaltung und Montageaufwand reduziert. Die Versorgung erfolgt mit DC 24 V. Eine galvanische 3-Wege-Trennung mit 1,5 kVeff gewährleistet eine sichere Entkopplung von Eingang, Ausgang und Versorgung und unterstützt die Verfügbarkeit sensibler Signalstrecken.
Der Wandler ist für einen Betriebstemperaturbereich von -40 °C bis +70 °C ausgelegt. Mit Überspannungsschutz, PTC-Sicherung am Stromeingang, kurzschlussfestem Ausgang sowie einer Genauigkeit von 0,1 % FSR erfüllt er wichtige Anforderungen an robuste Bahnkomponenten. Relevante Normen und Vorgaben wie EN 50155, EN 50121-3-2, EN 50124-1, EN 61373, EN 45545-2 sowie die EBA-Regelung EMV 06 werden erfüllt.
Die Produktfamilie im LCIS Rail-Gehäuse wird sukzessive um weitere Funktionen erweitert, darunter Relais- und Halbleiterrelais-Bausteine.
